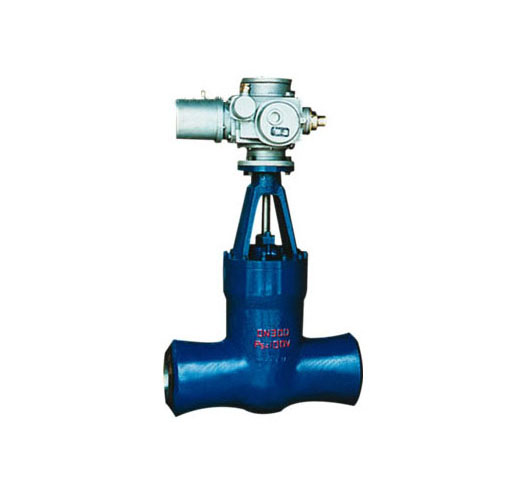

高溫高壓電站閘閥Z960Y

產品詳情

高溫高壓電站閘閥采用特殊緩蝕填料結構設計，耐溫耐壓，無腐蝕，自動潤滑，減輕啟閉摩擦，避免對閥桿表面的腐蝕，進而免除外漏；

背密封設計，有效保護密封填料，杜絕跑冒滴漏；

電站閥的結構特點

1、設計制造按J日/丁3595等標準。
2、閥門中腔采用壓力自緊式密封結構，密封性能好。支管兩端為焊接結構。
3、閘板和閥座密封面采用司太立鉆基硬質合金堆焊而成，耐磨、而腐蝕、抗擦傷性能好。

structure feature:

1、design standard JB/T3595.
2、sealed by pressure yoke is welded.
3、sealing surface: stellite, good wearable and long duration.

電站閥的主要零件材料：Material of main parts
零件名稱 name of parts	琳斗牌號加加加d斑t刃玲
閥體議 body	WCB	WC6	WC9
閥板 webge	WCB	WC6	WC9
閥蓋 bonnet	25	12Cr1Mo1VA
閥桿 stem	1Cr17Ni2
閥座 sealing seat	25
密封環 sealing ring	軟鋼 soft steet	軟鋼 soft steel	軟鋼 soft steel
填料 packing	增強柔性石墨 expanded graphite
支架 yoke	WCB	WCB 或 WC6
閥桿螺母 nut	鋁青銅 aluminium - bronze

電站閥的性能規范：Technical data
型號 type	試驗壓力 testing pressure			工作壓力 working temperature	工作溫度 suitable medium suitable medium	適用介質 water steam
	殼體 shell test	液密封 seat test(liquid)	氣密封 seat test pressure working pressure
Z960Y-250	37.5	27.5	0.6MPa		≤425℃	水、蒸汽
Z960Y-320	48	36
Z960Y-P54100V	30	22		P5410	≤540℃
Z960Y-P54170V	48	36		P5417

主要尺寸及重量：Main size of appearance and weight
公稱通徑	主要外形尺寸及連接尺寸 Main size of Appearance						電動裝置 actuators	重量 weight
公稱通徑	d	L	H	L1		L2	電動裝置 actuators	重量 weight
DN Z960Y-250
100	84	406	1164		437	277	DZW45	234
125	100	483	1402		437	277	DZW60	343
175	158	711	1650		554	309	DZW180	638
225	200	864	1650		554	309	DZW180	654
300	280	1067	<="" div="" style="font-size: 12px; font-family:
