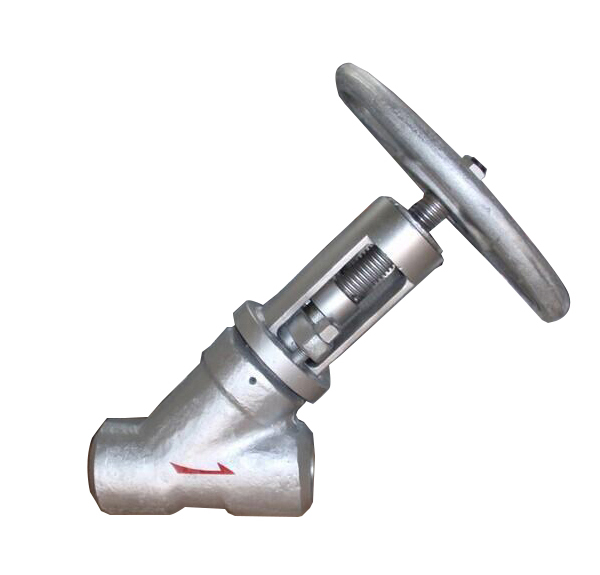

DN100排空止回閥
產品詳情
空排止回閥主要用于火電廠給水泵出口處。配合水泵 小流量再循環閥工作，維持系統的安全運行。
工作原理如下：
打開出口閥，給水泵啟動，給水達到一定的壓力后，閥芯自動升起，推離閥座，給水即流出。同時閥芯連桿拔動排空口閥片封閉排空口。當給水泵流量減小時，閥芯下落，推動連桿拔開排空閥片，開啟再循環門維持水泵 小流量。當停泵時，閥芯自動下落關閉通道，從而防止高壓水錘對給水系統的破壞。
| 公稱壓力 PN/MPa | 殼體試驗壓力 Ps/MPa | 工作壓力 PN/MPa | 適用介質 | 工作溫度/℃ |
20．O | 30．O | 20．O | 水 | ≤160 |
零件名稱 | 材料 |
閥體、定位輪、連接法蘭、排氣法蘭、法蘭蓋 | 碳素鑄鋼 |
導向軸、拔叉、軸套、滑塊、排放套、排氣盤 | 不銹鋼 |
螺栓、螺柱 | 鉻鉬鋼 |
襯套 | 鑄鋁青銅 |
閥瓣、閥瓣體、閥瓣軸、連接叉、螺母 | 碳素鋼 |
