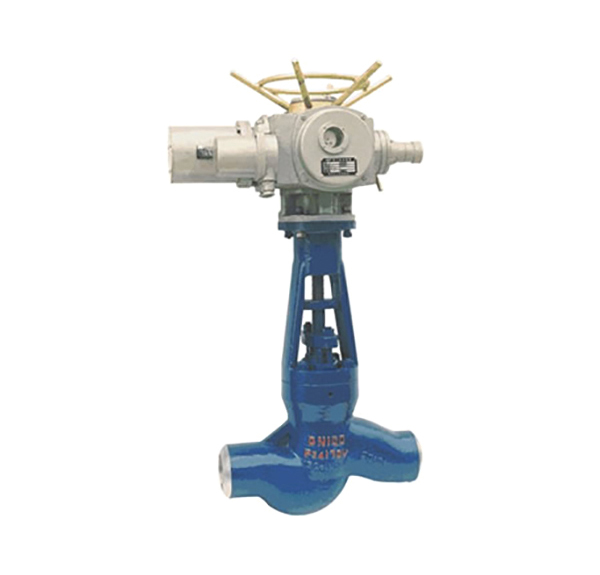

國標高溫高壓電站截止閥
產品詳情
國標高溫高壓電站截止閥適用于公稱壓力PN1.6～16.0MPa（Class150～2500），工作溫度≤600℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。
國標高溫高壓電站截止閥其主要結構特點有
1.密封面的自清潔結構。當球體傾離閥座時，管線中的流體沿球體密封面成360°均勻通過，不僅消除了高速流體對閥座局部的沖刷，也沖走了密封面上的聚積物，達到自清潔的目的。
2.閥體與閥蓋的連接形式各有不同、夾箍銷軸式連接、法蘭墊片連接和自密封螺紋連接。
3.閥門口徑DN50以下的閥體、閥蓋是模鍛件、DN65以上的閥體、閥蓋是鑄鋼件。
設計標準Design Standard | JB/T 3595 | |
結構長度 End to End | 對焊連接 Butt-welding End | JB/T 2766、GB/T15188.1 |
壓力與溫度Pressure&Temperature | JB/T 3595 | |
試驗和檢驗Test&Inspection | JB/T 3595 | |
焊接坡口Bevel for Welding | JB/T 3595 | |
電站截止閥的主要零件材料：
序號No. | 零件名稱Part Name | 材質Material |
1 | 閥體Body | WCB、WC1、WC6、WC9、C12 |
2 | 閥瓣Disc | 25、12Cr1MoVA、1Cr13 |
3 | 閥桿Stem | 1Cr17Ni12、2Cr13、20Cr1Mo1VA、25Cr2MoV |
4 | 密封圈Sealing Ring | 柔性石墨Graphite |
5 | 閥蓋Bonnet | WCB、WC1、WC6、WC9、C12 |
6 | 填料Packing | 柔性石墨Graphite |
7 | 閥桿螺母Stem Nut | 銅合金Copper alloy |
8 | 電動裝置Electrical Actuator | 組件Package |
